در این راهنمای تصویری، عکس نوار قلب نامنظم با نوار قلب منظم مقایسه می‌شود و تفاوت ریتم سینوسی، فیبریلاسیون دهلیزی (AF)، ضربان زودرس دهلیزی (PAC)، ضربان زودرس بطنی (PVC) و فلوتر توضیح داده می‌شود. تصاویر این صفحه، طرح‌های آموزشی ساده‌شده‌اند؛ زیرا تشخیص از روی یک عکس بدون دانستن لیدها، سرعت کاغذ، کالیبراسیون، علائم و سابقه پزشکی قابل اتکا نیست.
مبنای علمی: صفحات رسمی MedlinePlus و NHLBI وابسته به NIH، انجمن قلب آمریکا (AHA)، سرویس سلامت ملی بریتانیا (NHS)، راهنمای فیبریلاسیون دهلیزی انجمن قلب اروپا (ESC) و برگه بیماری‌های قلبی‌عروقی سازمان جهانی بهداشت | به‌روزرسانی: شهریور ۱۴۰۵

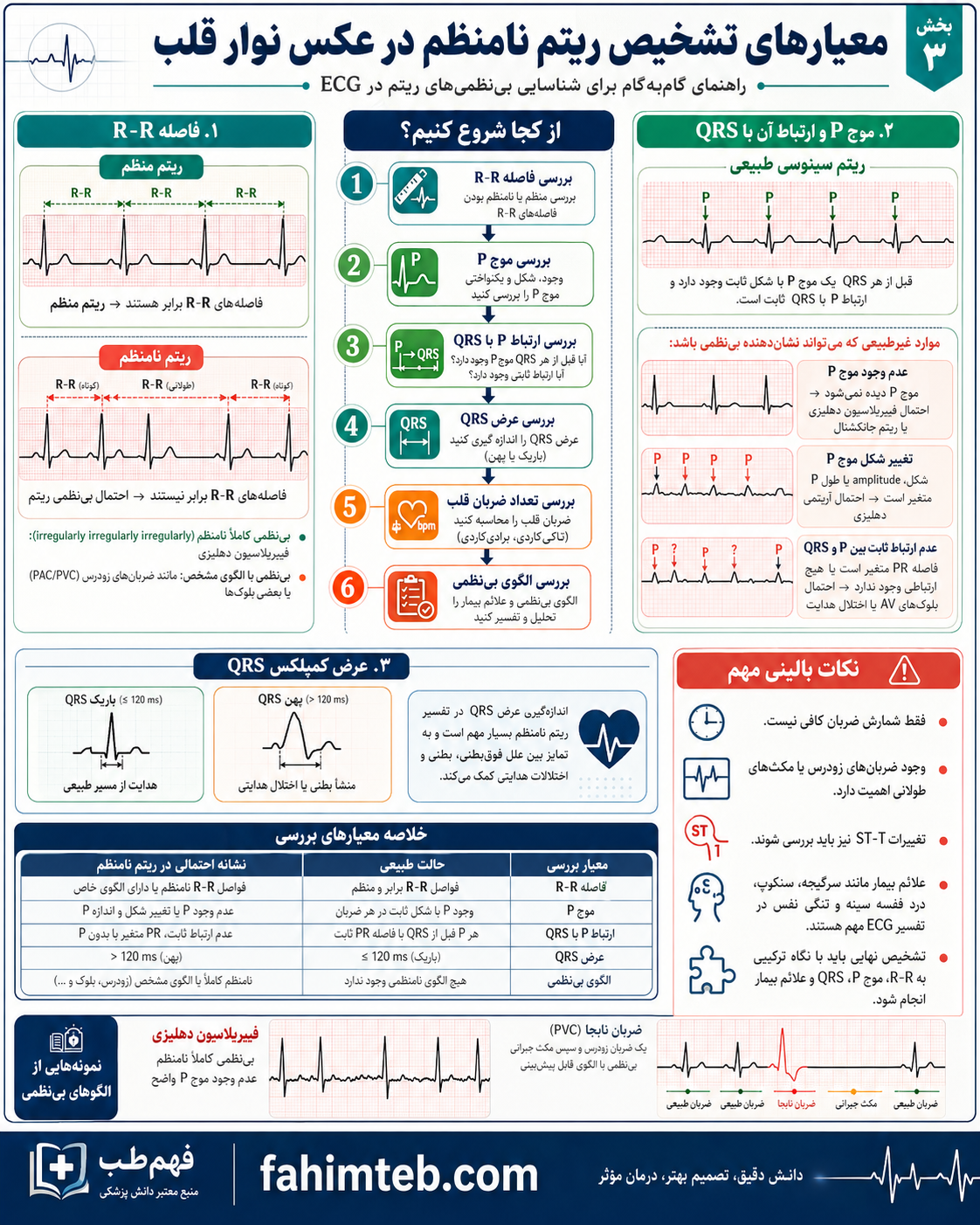

در نمونه آموزشی نوار قلب منظم، فاصله قله‌های R تقریباً برابر است و توالی موج‌ها در هر ضربان تکرار می‌شود. در یک ریتم سینوسی معمول، موج P پیش از هر QRS قرار می‌گیرد و ارتباط P و QRS ثابت می‌ماند. در مقابل، عبارت عکس نوار قلب ناسالم یک تشخیص مشخص نیست؛ ممکن است نوار از نظر سرعت، نظم، هدایت، شکل موج یا قطعه ST غیرطبیعی باشد.
فاصله‌های R-R تقریباً مساوی و الگوی هر ضربان مشابه است.
فاصله‌های R-R نابرابرند؛ علت فقط با بررسی کامل نوار مشخص می‌شود.
| ویژگی | الگوی منظم سینوسی | یافته‌ای که نیاز به بررسی دارد |
|---|---|---|
| فاصله R-R | تقریباً برابر | نامساوی، مکث یا ضربان زودرس |
| موج P | پیش از هر QRS و با شکل مشابه | نبودن، تغییر شکل یا ارتباط متغیر با QRS |
| QRS | تکرارشونده با شکل ثابت | پهن، زودرس یا با شکل متفاوت |
| خط پایه | پایدار و خوانا | لرزان؛ ممکن است آریتمی یا آرتیفکت باشد |
منبع این بخش: MedlinePlus می‌گوید ECG سرعت، منظم یا نامنظم بودن ریتم و زمان‌بندی پیام‌های الکتریکی را نشان می‌دهد؛ تفسیر نهایی ممکن است به آزمایش‌های دیگر نیاز داشته باشد.

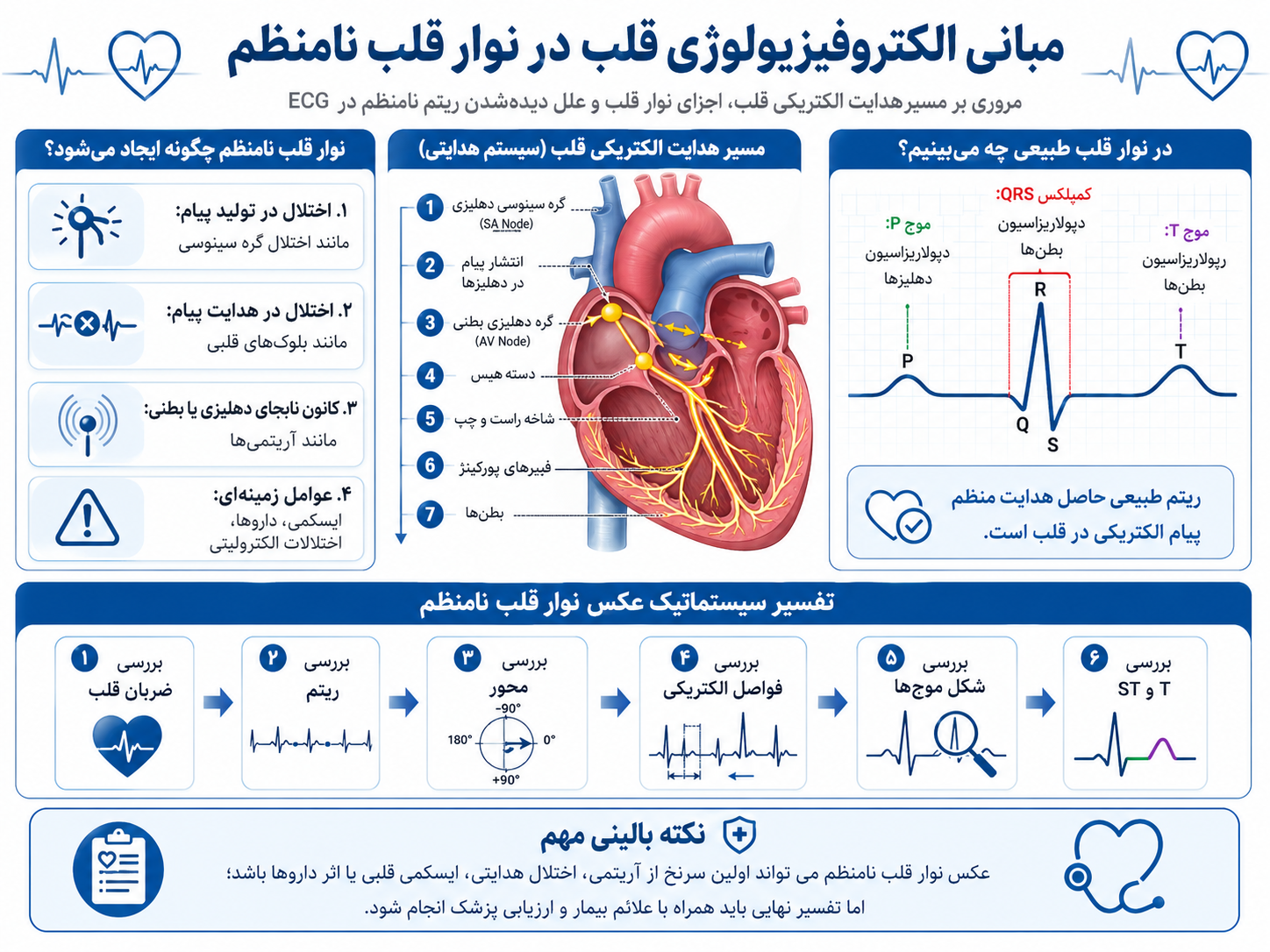

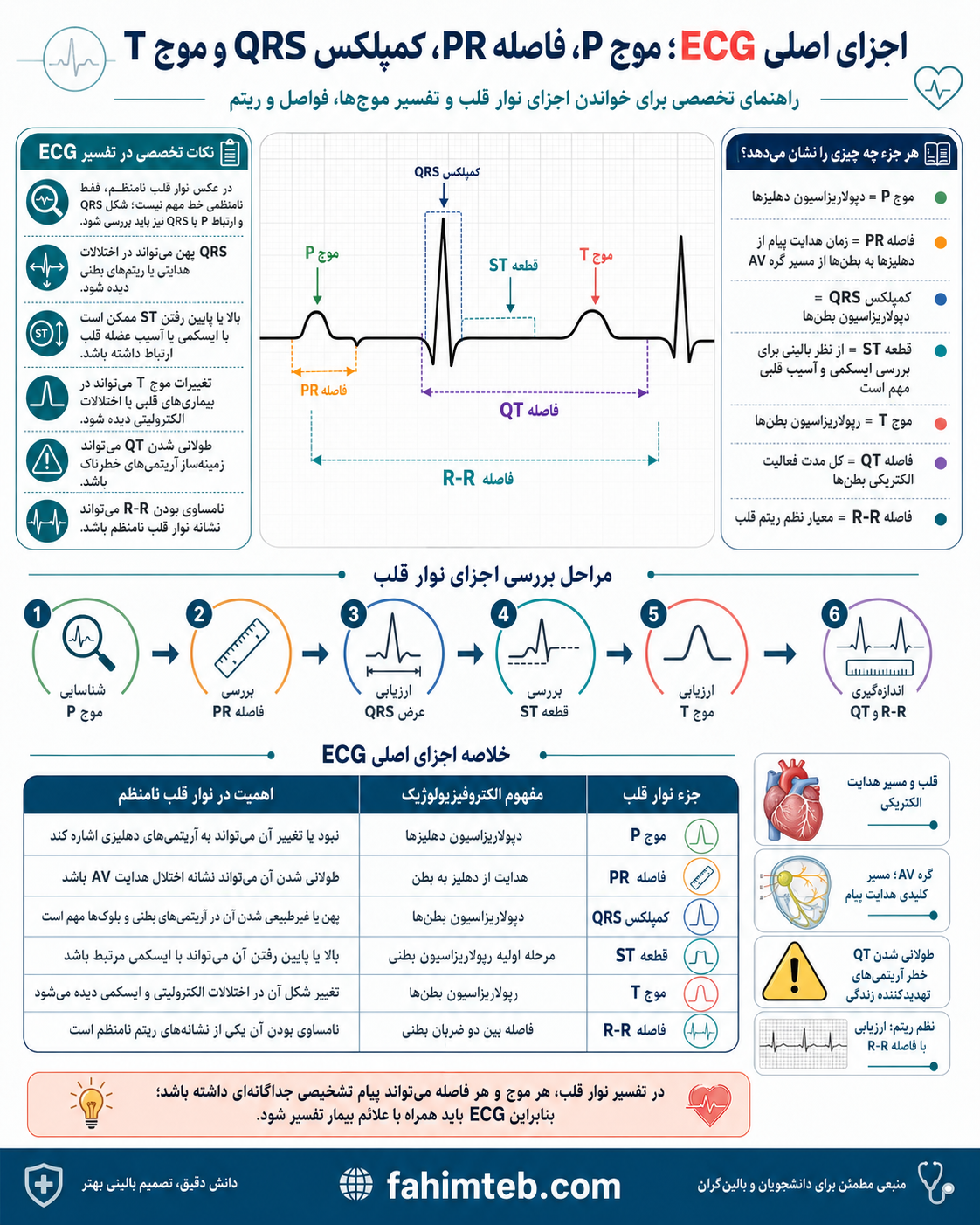

در عبارت رایج QRS موج، از نظر علمی بهتر است گفته شود «کمپلکس QRS». MedlinePlus نوار را به سه بخش اصلی تقسیم می‌کند: موج P با فعالیت حفره‌های بالایی قلب، کمپلکس QRS با فعالیت حفره‌های پایینی و موج T با بازیابی الکتریکی قلب پس از انقباض ارتباط دارد.
طرح آموزشی است؛ دامنه و جهت موج‌ها در لیدهای مختلف یکسان نیست.
دپولاریزاسیون فعال‌شدن الکتریکی سلول‌های قلب و مقدمه انقباض است؛ موج P دپولاریزاسیون دهلیزها و QRS دپولاریزاسیون بطن‌ها را بازتاب می‌دهد. رپولاریزاسیون بازگشت الکتریکی سلول‌ها به وضعیت آماده برای ضربان بعدی است و موج T عمدتاً رپولاریزاسیون بطنی را نشان می‌دهد. این دو فرایند الکتریکی‌اند و دقیقاً معادل انقباض و استراحت مکانیکی نیستند.
نامنظمی فقط یکی از محورهای بررسی ECG است. یک ریتم می‌تواند منظم اما خیلی سریع، منظم اما خیلی کند، یا نامنظم با سرعت متوسط باشد. بنابراین «منظم بودن» به‌تنهایی مساوی «سالم بودن» نیست.

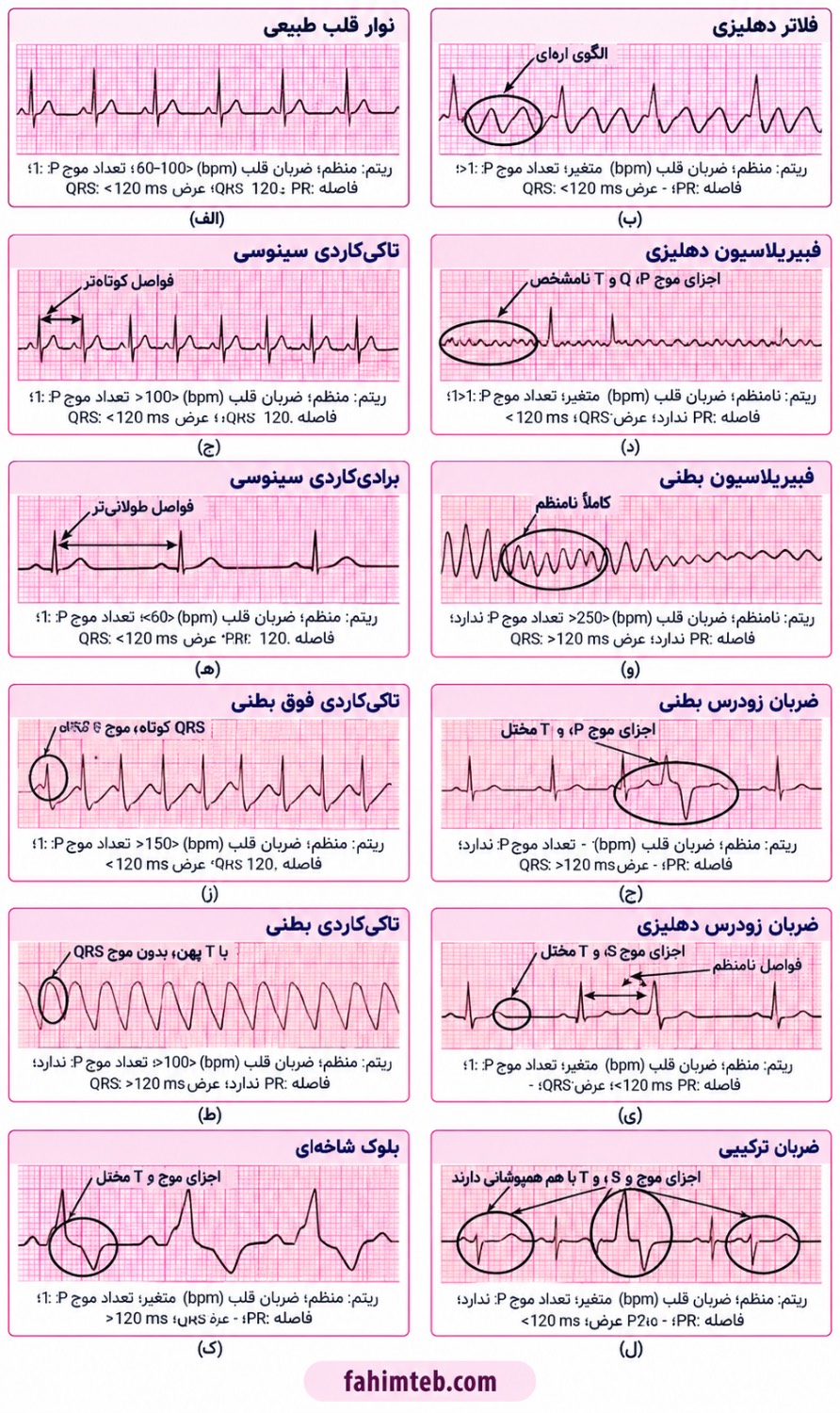

| الگو | ظاهر کلی | نمونه احتمالی |
|---|---|---|
| منظم و با سرعت معمول | R-R تقریباً برابر | ریتم سینوسی؛ تأیید با کل نوار |
| منظم و سریع | فواصل برابر ولی کوتاه | تاکی‌کاردی سینوسی یا برخی SVTها |

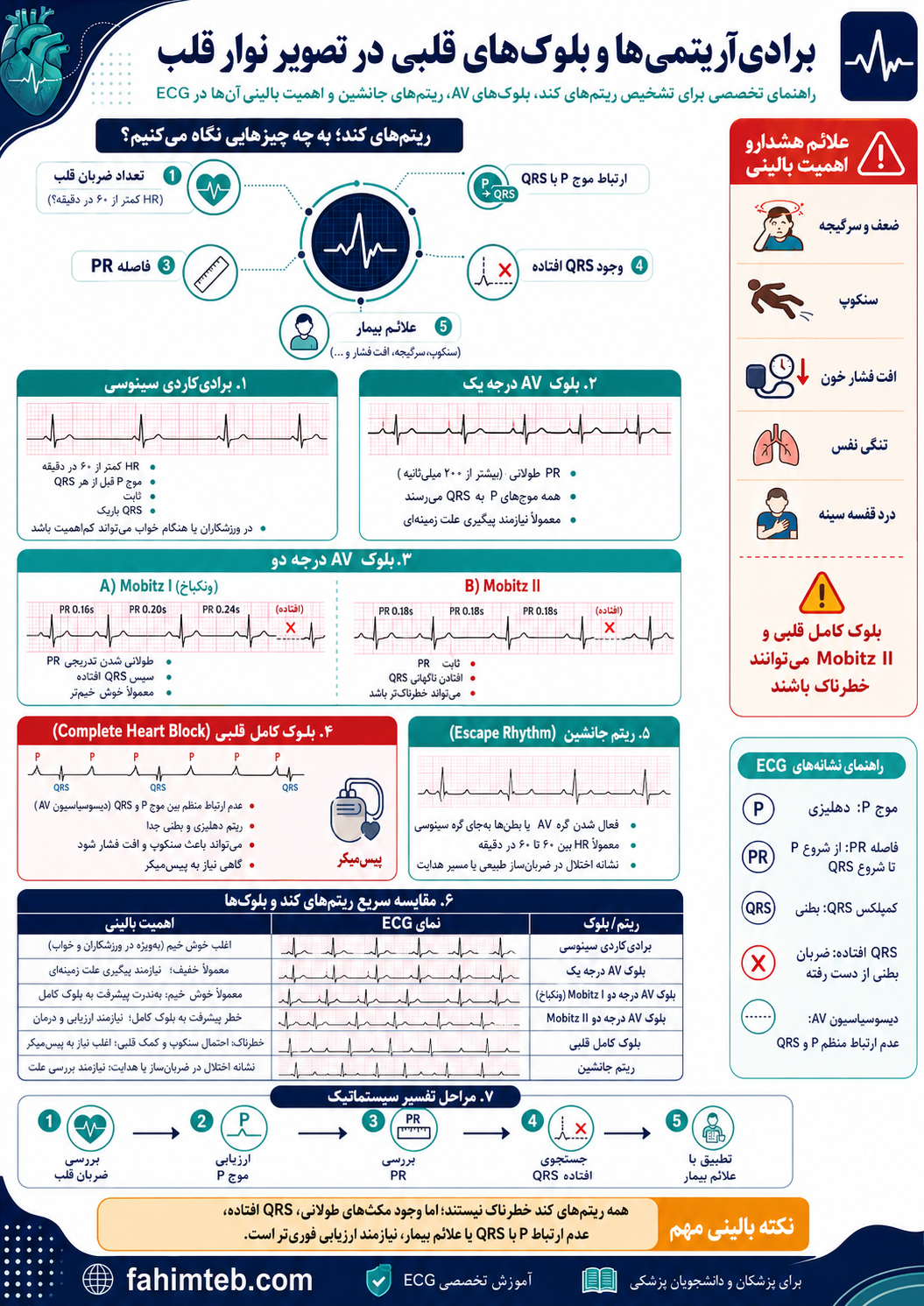

| منظم و کند | فواصل برابر ولی بلند | برادی‌کاردی سینوسی یا برخی بلوک‌ها |
| کاملاً نامنظم | هیچ الگوی تکراری واضح در R-R نیست | فیبریلاسیون دهلیزی یکی از علل مهم |
| گاه‌به‌گاه نامنظم | یک ضربان زودرس و سپس مکث | PAC یا PVC |

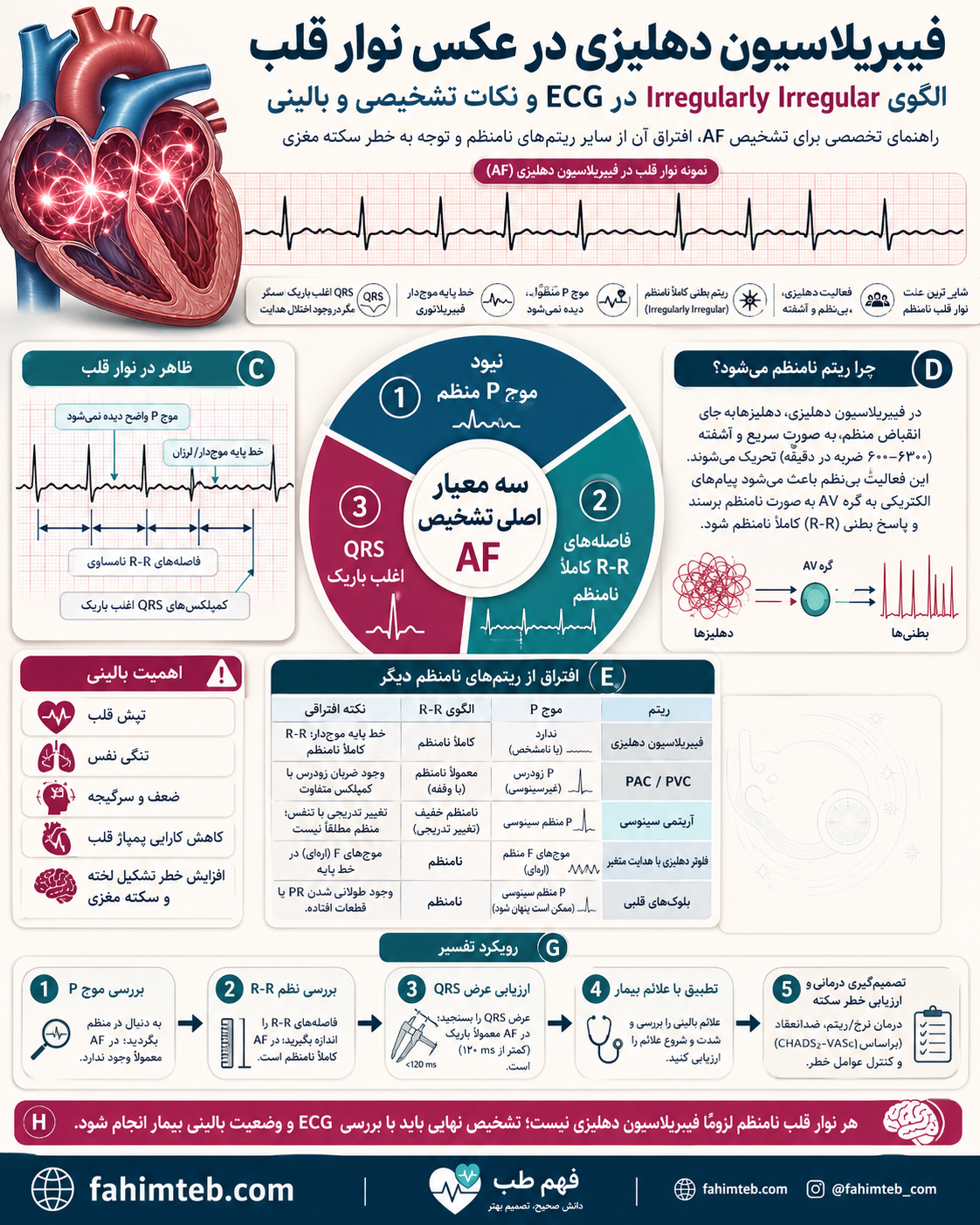

در یک نمونه تیپیک، عکس نوار قلب فیبریلاسیون دهلیزی موج P منظم و تکرارشونده ندارد و فاصله‌های R-R به‌صورت «کاملاً نامنظم» تغییر می‌کنند. در نوار قلب AF ریتم بطنی می‌تواند سریع، طبیعی یا کند باشد؛ بنابراین AF فقط به معنای تند بودن ضربان نیست. CDC، فیبریلاسیون دهلیزی را شایع‌ترین نوع آریتمی درمان‌شده معرفی می‌کند و بر ارتباط آن با افزایش خطر سکته تأکید دارد.
ویژگی آموزشی: نبود موج P ثابت و فواصل R-R نامنظم. تشخیص باید روی ثبت ECG قابل بررسی تأیید شود.

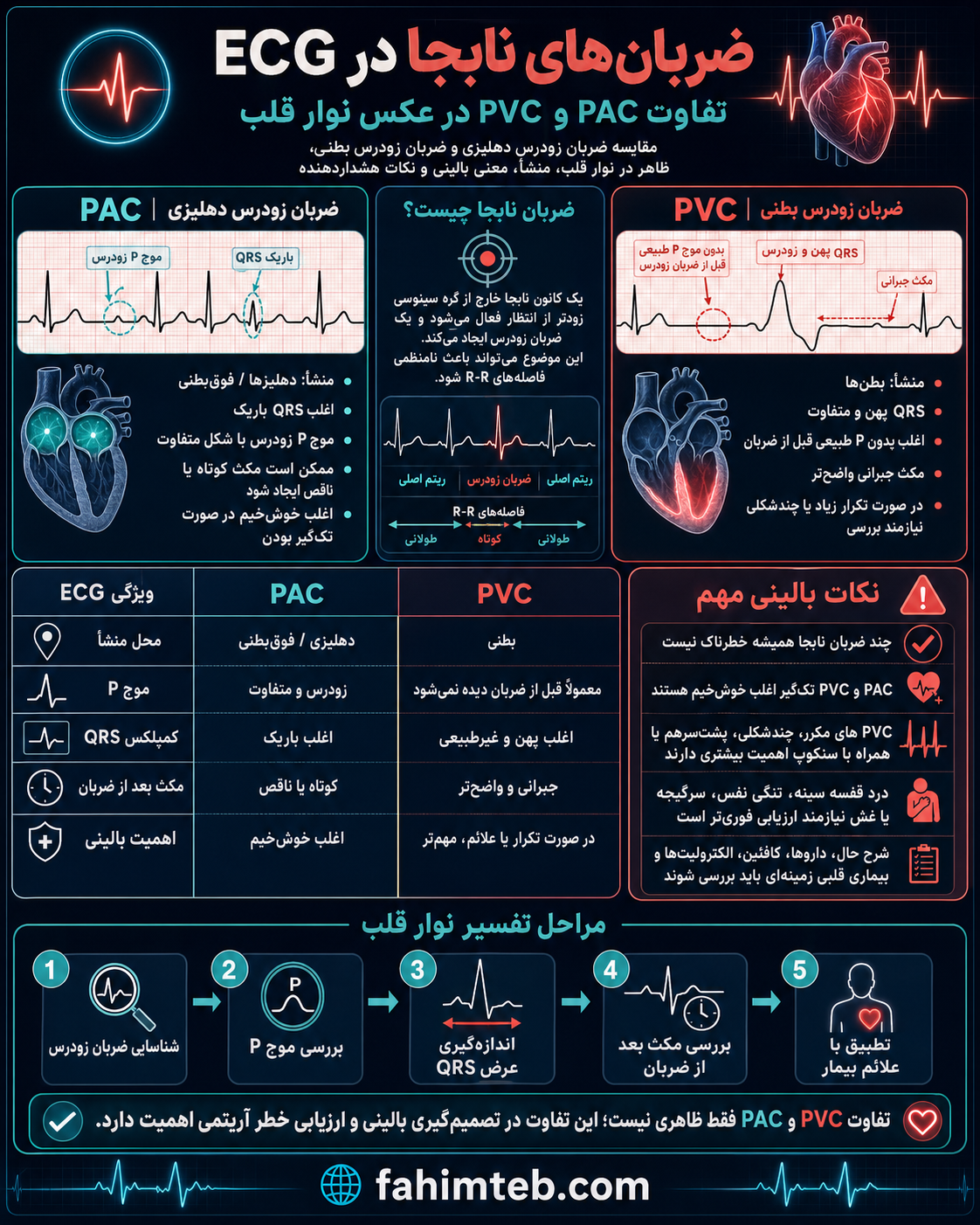

AHA توضیح می‌دهد که ضربان زودرس می‌تواند از حفره‌های بالایی قلب شروع شود که PAC نام دارد، یا از بطن‌ها آغاز شود که PVC نامیده می‌شود. احساس «جا افتادن» ضربان اغلب در واقع یک ضربان زودرس و مکث پس از آن است. PAC و PVC گهگاهی شایع‌اند، اما تکرار زیاد، علائم یا بیماری زمینه‌ای نیاز به ارزیابی پزشکی دارد.
ضربان زودتر از انتظار از دهلیز آغاز می‌شود؛ شکل دقیق به لید و هدایت بستگی دارد.
در طرح تیپیک، کمپلکس زودرس بطنی پهن و متفاوت است و پس از آن مکث دیده می‌شود.
| ویژگی | PAC | PVC |
|---|---|---|
| محل شروع | دهلیز | بطن |
| زمان ضربان | زودتر از ضربان سینوسی بعدی | زودتر از ضربان سینوسی بعدی |
| ظاهر تیپیک | P زودرس با شکل متفاوت؛ QRS اغلب باریک | QRS زودرس، پهن و متفاوت؛ معمولاً بدون P پیشرو |
| استثنا مهم | PAC با هدایت نابجا می‌تواند QRS پهن بسازد | همه QRSهای پهن، PVC نیستند |
عبارت‌های PAC ریتم و انواع PVC در نوار قلب معمولاً به الگوی تکرار یا شکل ضربان‌ها اشاره دارند. بی‌ژمینی یعنی یک ضربان طبیعی و یک ضربان زودرس به‌طور متناوب؛ تری‌ژمینی یعنی پس از هر دو ضربان طبیعی یک ضربان زودرس. PVCها همچنین ممکن است یک‌شکل یا چندشکل باشند، اما تشخیص منشأ و اهمیت آن‌ها از روی تصویر اینترنتی ممکن نیست. بنابراین برای شناخت انواع آریتمی‌های قلبی با شکل PVC باید کل ECG و زمینه بالینی ارزیابی شود، نه فقط یک کمپلکس پهن.
فلوتر دهلیزی با فعالیت سریع و سازمان‌یافته دهلیز همراه است و در نمونه تیپیک می‌تواند موج‌های پیوسته شبیه دندانه اره ایجاد کند. فیبریلاسیون دهلیزی سازمان‌یافتگی کمتری دارد و پاسخ بطنی معمولاً کاملاً نامنظم است. در مقابل، اصطلاح عکس فلوتر بطنی به یک ریتم بسیار سریع و خطرناک بطنی اشاره می‌کند که ممکن است به شکل موج سینوسی و بدون جدایی روشن QRS و T دیده شود؛ تشخیص آن اورژانسی و تخصصی است.
هیچ فهرست تصویری برای اعلام «خطرناک بودن» کافی نیست. اهمیت نوار به ریتم، فشار خون، سطح هوشیاری، درد قفسه سینه، تنگی نفس و سایر علائم بستگی دارد. بااین‌حال، ریتم‌های بطنی بسیار سریع، فیبریلاسیون بطنی، کندی شدید همراه علائم، مکث‌های طولانی و برخی تغییرات حاد ST-T نیازمند ارزیابی فوری‌اند.
| وضعیت | اقدام |
|---|---|
| بیهوشی، نبض نداشتن یا فقط نفس‌های بریده | اورژانس، CPR و AED در صورت دسترسی |
| تپش نامنظم همراه درد قفسه سینه، تنگی نفس، تعریق یا غش | تماس فوری با اورژانس |
| ضعف یک‌طرفه، اختلال گفتار، گیجی یا کاهش دید | احتمال سکته؛ ارزیابی فوری |
| تپش‌های مکرر یا رو به بدترشدن بدون علائم بالا | ویزیت پزشکی و ثبت ECG/هولتر |
«فیک» اصطلاح پزشکی دقیقی نیست. گاهی تصویر از یک وب‌سایت برداشته شده و به بیمار خاصی تعلق ندارد؛ گاهی نوار واقعی است اما نام، تاریخ، لیدها، سرعت یا کالیبراسیون آن بریده شده‌اند؛ و گاهی آرتیفکت حرکت یا تماس نامناسب الکترود، خطی شبیه آریتمی می‌سازد. عکس معتبر باید نام لیدها، شبکه کاغذ، سرعت و کالیبراسیون را نشان دهد و با گزارش دستگاه یا مرکز درمانی قابل تطبیق باشد.
اگر منظور از «خوانا نبودن» کیفیت ضعیف ثبت باشد، اندازه‌گیری فاصله‌ها و تشخیص موج‌ها قابل اعتماد نیست و ممکن است نیاز به تکرار نوار باشد. اگر ثبت خواناست اما ریتم منظم نیست، بی‌نظمی یک یافته واقعی احتمالی است که باید نوع آن مشخص شود. این دو وضعیت را نباید با هم یکی دانست.
از نظر آزمایش، ECG و EKG تفاوت ندارند و هر دو نام الکتروکاردیوگرام هستند. ECG از واژه انگلیسی electrocardiogram و EKG از املای آلمانی Elektrokardiogram آمده است. استفاده از EKG گاهی برای جلوگیری از اشتباه با EEG، یعنی نوار مغز، ترجیح داده می‌شود.
MedlinePlus تأکید می‌کند که نتیجه ECG به‌تنهایی همه بیماری‌های قلبی را تشخیص نمی‌دهد و باید کنار سابقه پزشکی و آزمایش‌های دیگر تفسیر شود. ECG معمولی یک تصویر کوتاه از فعالیت قلب است؛ اگر علائم شروع و متوقف شوند، ممکن است ثبت طولانی‌تر لازم باشد. آزمایش الکترولیت‌ها و هورمون تیروئید، اکوکاردیوگرافی یا ارزیابی‌های دیگر نیز بر اساس شرایط درخواست می‌شوند.
در نتیجه، حتی اگر نامنظم عکس نوار قلب مریض به نظر برسد، تشخیص نباید از روی فاصله‌های R-R به‌تنهایی انجام شود. پزشک سرعت، ریتم، P، PR، QRS، QT، ST و T را در همه لیدها بررسی می‌کند و آن را با علائم و داروهای بیمار می‌سنجد.
عکس نوار قلب نامنظم یعنی چه؟
یعنی فاصله ضربان‌ها یا توالی موج‌ها یکنواخت نیست. علت می‌تواند AF، PAC، PVC، بلوک هدایت، تغییرات تنفسی یا حتی آرتیفکت باشد؛ بنابراین «نامنظم» نام یک بیماری واحد نیست.
آیا نوار قلب منظم همیشه سالم است؟
خیر. بعضی ریتم‌های غیرطبیعی منظم‌اند و برخی مشکلات قلبی نیز ممکن است در ECG کوتاه دیده نشوند. منظم بودن فقط یکی از معیارهاست.
عکس نوار قلب فیبریلاسیون دهلیزی چه شکلی است؟
در الگوی تیپیک، موج P منظم دیده نمی‌شود و فاصله‌های R-R کاملاً نامنظم‌اند. تشخیص باید با ECG قابل بررسی و توسط متخصص تأیید شود.
PAC در نوار قلب چه شکلی دارد؟
PAC یک ضربان دهلیزی زودرس است؛ معمولاً P زودتر و با شکل متفاوت ظاهر می‌شود و QRS اغلب باریک است، هرچند استثنا وجود دارد.
در نوار قلب PVC چه شکلی است؟
PVC تیپیک یک کمپلکس QRS زودرس، پهن و متفاوت دارد که معمولاً موج P پیشرو ندارد و پس از آن مکث دیده می‌شود. هر QRS پهن الزاماً PVC نیست.
چه زمانی عکس نوار قلب خطرناک است؟
خطر با علائم و وضعیت بیمار تعیین می‌شود. بیهوشی، نبود نبض، درد قفسه سینه، تنگی نفس، غش یا علائم سکته همراه ریتم غیرطبیعی نیازمند اقدام فوری است.
آیا ساعت هوشمند می‌تواند آریتمی را قطعی تشخیص دهد؟
هشدار ساعت یا ثبت تک‌لید می‌تواند سرنخ بدهد، اما جای ECG پزشکی و تأیید متخصص را نمی‌گیرد؛ به‌ویژه اگر کیفیت ثبت پایین باشد.
اگر ECG استراحت طبیعی باشد ولی تپش ادامه داشته باشد چه می‌شود؟
چون ECG کوتاه ممکن است آریتمی متناوب را ثبت نکند، پزشک بر اساس دفعات علائم از هولتر، مانیتور رویداد یا ثبت طولانی‌تر استفاده می‌کند.
